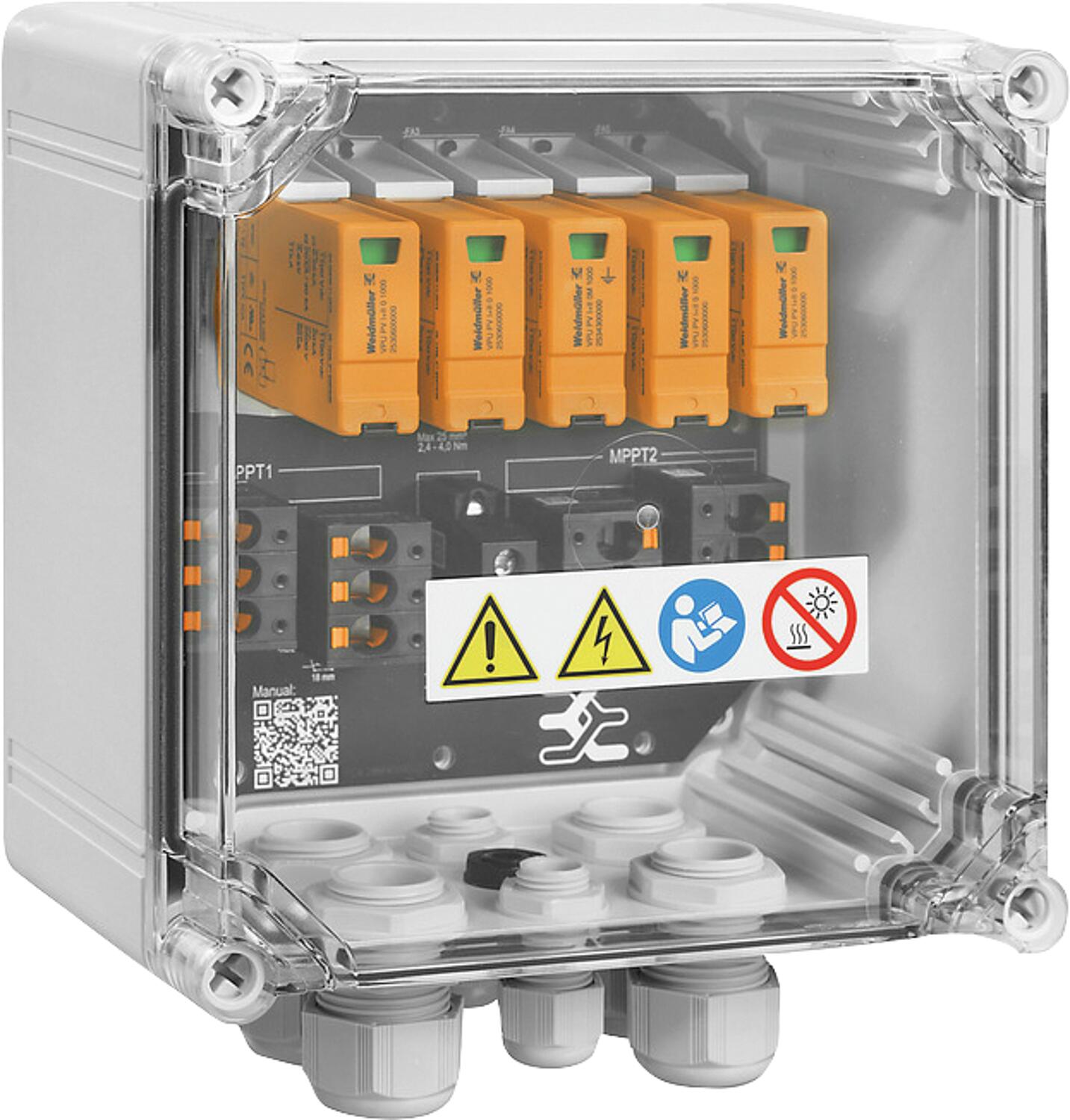

GAK für PV 2MPP, 2E/1A, Typ I+II, Push-In

PV Next Generatoranschlusskästen für Wechselrichter MPP-Trackern werden zum Schutz der DC-Seite einer Photovoltaikanlage eingesetzt. Die Generatoranschlusskästen schützen den Wechselrichter gegen Überspannungen und erfüllen damit die Europäische Richtlinie CLC/TS 51643-32. Zusätzlich bieten diese Produkte die Möglichkeit die Anlage gegen Rückströme zu schützen und die Möglichkeit Strings zu kombinieren, um bei der Installation Kabel einzusparen.

• Geeignet zum Schutz der DC-Seite einer Photovoltaikanlage gemäß EN 51543-32
• Zulassung gemäß Niederspannungs-Schaltgerätekombinationen IEC 61439-1:2011 und EN 61439-2:2011
• Ableiter mit Signalkontakt
• Anschluss des Signalkontaktes über Kabelverschraubungen (8-12 mm ø) max. Leiterquerschnitt: 1.5 mm²
• Anschluss der Funktionserde über Kabelverschraubungen (8-12 mm ø) Leiterquerschnitt: 16-25 mm²
• Schutzart: IP65
• Bemessungsspannung DC: 1.100 V
• Kurzschlussfestigkeit ISCPV: 11.000 A
• Spannung der PV Anlage, max. UCPV: 1.100 V
• Umgebungstemperatur: -40 °C bis +45 °C
• Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse

Technische Daten

Anzahl der Leitungseinführungen: 4
Marke: Weidmüller
Anschluss: Verschraubung PUSH-IN
Einsatztemperatur [°C]: -40;50
Art der Einführung: Verschraubung
Herstellerartikelnummer: 2866320000
Schutzart (IP): IP65
VPE: €/Stück
Anschlussart: Steckklemme
TBS-Label-Neu: false
E27-Label-Neu: false
Höhe [mm]: 228
Werkstoff: Kunststoff
Maße H x B x T [mm]: 228 x 200 x 132
Ref.Nr.: 2866320000
Farbe: grau
Breite [mm]: 200
INT-Label-Neu: false
EAN: 4064675604006
Bezeichnung: PVN DC 2IN/1OUTX2 2MPPT SPD1R CG 1.1KV
Tiefe [mm]: 132
Schlagfestigkeit: IK08
